清徐雨晴防水材料招商网（湖北宜昌生产厂区）供应的预铺型非沥青基高分子防水卷材，是一款以热塑性聚烯烃或高密度聚乙烯片材为胎体、覆以不含沥青成分的高分子压敏胶层的绿色环保防水材料。该产品专为预铺反粘法施工设计，胶层中不含沥青组分，施工及使用过程中无沥青气味挥发，对人体及环境友好。卷材胶层具有优异的初粘性与持粘性，在浇筑结构混凝土后，胶层与水泥浆体发生物理嵌锁与化学键合双重作用，形成牢固的永久性满粘体系，彻底消除防水层与结构层之间的窜水通道，尤其适用于对环保要求严格的室内、隧道及地下工程。

围绕地下及隧道工程防水需求，本体系拓展了以下产品池：

• 非沥青及自粘类：非沥青基高分子防水卷材、自粘胶膜防水卷材、高分子自粘防水卷材、自粘聚合物改性沥青防水卷材、蠕变反应型高分子防水卷材

• 改性沥青类：SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、耐候型SBS改性沥青防水卷材

• 特种功能类：耐根穿刺防水卷材、道路用抗裂卷材、PY型防裂卷材

• 高分子类：PVC聚氯乙烯防水卷材、高强度高分子自粘防水卷材

产品介绍与核心构造
本产品采用三层复合结构：上层为耐候隔离膜或砂面防护层，中层为高分子片材胎体，下层为非沥青基压敏胶层及防粘隔离膜。片材基体选用优质原生树脂，经挤出压延工艺制成，厚度均匀，纵横向拉伸强度≥16MPa，断裂伸长率≥550%，能够适应基层因温度变化或沉降产生的变形而不发生断裂。胶层采用丁基橡胶与增粘树脂复合改性，在-15℃低温环境下仍保持良好初粘性，在70℃高温下无流淌位移，与后浇混凝土的剥离强度（标准养护条件下）不低于2.0N/mm，浸水处理后保持率不低于80%。卷材幅宽可根据工程需要提供1.0m、2.0m两种规格，标准厚度为1.2mm、1.5mm及2.0mm，满足不同设防等级要求。

性能指标与质量判定
本产品执行现行相关国家标准，关键性能指标包括：片材拉伸强度（纵向/横向）≥16MPa，断裂延伸率≥550%，低温弯折性在-25℃条件下无裂纹；胶层与后浇混凝土的剥离强度（标准条件）≥2.0N/mm，浸水处理后剥离强度保持率不低于80%；抗穿刺强度≥350N，抗冲击性能满足Ⅱ级防水材料要求；不透水性在0.4MPa水压下保持120分钟无渗漏。产品进场时应核对型式检验报告及出厂合格证，并现场取样复测剥离强度与低温弯折性能，每5000㎡为一个检验批次。在预铺法施工中，卷材与后浇混凝土的剥离强度是验收的核心指标，应在现场制作粘结试件进行拉拔测试。

参考用量与搭接设计
卷材理论用量按设计面积另计搭接及裁剪损耗，一般平整基面损耗率约5%～8%，异形部位较多的工程可达12%～15%。采用预铺法施工时，搭接宽度不小于70mm，采用冷自粘方式搭接，搭接前将下层卷材搭接区域隔离膜撕去，用专用压辊滚压密实，确保胶层融合良好。对阴阳角、承台坑、集水井、穿墙管等细部节点，应先铺设附加增强层，增强层卷材宽度每侧不小于300mm，附加层与大面卷材搭接缝应错开至少500mm。大面积铺贴前应进行排版放样，将搭接缝布置在应力较小区域，避免在转角或应力集中部位形成十字搭接缝。

包装、运输及贮存规范
卷材以纸芯卷取，外套热缩塑膜密封防潮包装，每卷两端附有标签，清晰标注产品名称、规格、执行标准、生产批号及日期。卷材应竖直存放于清洁、干燥、通风的库房内，温度宜为-5℃～35℃，堆码高度不超过1.5m，底层垫以木质托盘防潮。严禁与溶剂、酸、碱、油类及有机化学品同库混储。运输途中须用防雨篷布遮盖，避免日晒雨淋及机械损伤，装卸时轻吊慢放，防止卷材端面碰撞变形或胶层挤压粘连。自生产之日起保质期为12个月，超期卷材应复验剥离强度与低温柔性，合格方可投入使用。开卷后应尽快铺贴，避免胶层长时间暴露于粉尘或强光环境中，影响初粘性能。

常见问题与现场应对
问题一：卷材铺贴后胶层与后浇混凝土粘结不牢是何原因？
可能因素包括：胶层表面在浇筑前受到粉尘污染、隔离膜撕除后暴露时间过长导致胶层活性下降、或混凝土浇筑时振捣过度导致水泥浆冲刷胶层表面。应采取保护措施，避免卷材铺设后暴露超过48小时，并在浇筑前用高压水枪冲洗表面浮尘。

问题二：非沥青基卷材与SBS改性沥青防水卷材在搭接处如何处理？
两种材料化学体系不同，直接搭接可能因收缩差异导致脱开。应在搭接界面设置宽度不小于200mm的过渡盖片（如高分子双面胶带或专用密封带），确保两种材料的接缝处密封连续可靠。

问题三：卷材在高温暴晒下胶层变软是否影响后期粘结质量？
高温下胶层适度软化属于材料的正常热塑性能，待温度降低后恢复粘弹性，不会造成永久变形。但若基面温度超过50℃，胶层流动性增大可能影响搭接尺寸控制，建议选择清晨或傍晚温度较低时段施工。

问题四：自粘胶膜防水卷材与本品在预铺工法中有何区别？
自粘胶膜卷材通常指胶层表面带有砂面或耐候颗粒的预铺卷材，侧重抗紫外线与防滑功能；本品胶层表面多为平滑隔离膜，侧重于与后浇混凝土的化学粘结强度。两者粘结机理与表面处理不同，选材时应根据工程设防等级与施工条件综合判断。

注意事项与施工安全

• 预铺施工无需动用明火，但施工现场仍需配备灭火器材，做好用电安全管理。操作人员应穿着软底鞋，避免在已铺卷材上拖拽重物或钢筋，以防划伤胶层或片材。

• 雨雪天气、基面有明水或含水率大于9%时严禁施工。已铺卷材若被雨水浸泡，须检查胶层有无乳化变质，受损区域应裁除重做，不得覆盖修补。

• 后续钢筋绑扎与混凝土浇筑过程中，应对卷材采取防护措施，避免焊接熔渣烫伤片材、钢筋端头刺穿或混凝土振捣器直接冲击卷材表面。若出现破损，应按规范方法进行修补并记录备案。

• 预铺法施工后，应在48小时内浇筑结构混凝土，避免卷材长期裸露于粉尘污染或紫外线照射环境中，影响胶层活性。若因工期延误超过48小时，应对卷材表面进行二次清理并涂刷专用界面处理剂后再浇筑混凝土。

• 施工完成后应对已铺设卷材进行外观检查，对搭接缝进行压辊二次滚压，确保密封质量。闭水试验应在保护层施工前进行，蓄水深度不小于20mm，持续时间不少于24小时，无渗漏方为合格。全部检测记录与影像资料应归档保存，作为隐蔽工程验收依据。

我们的优势与配套支持

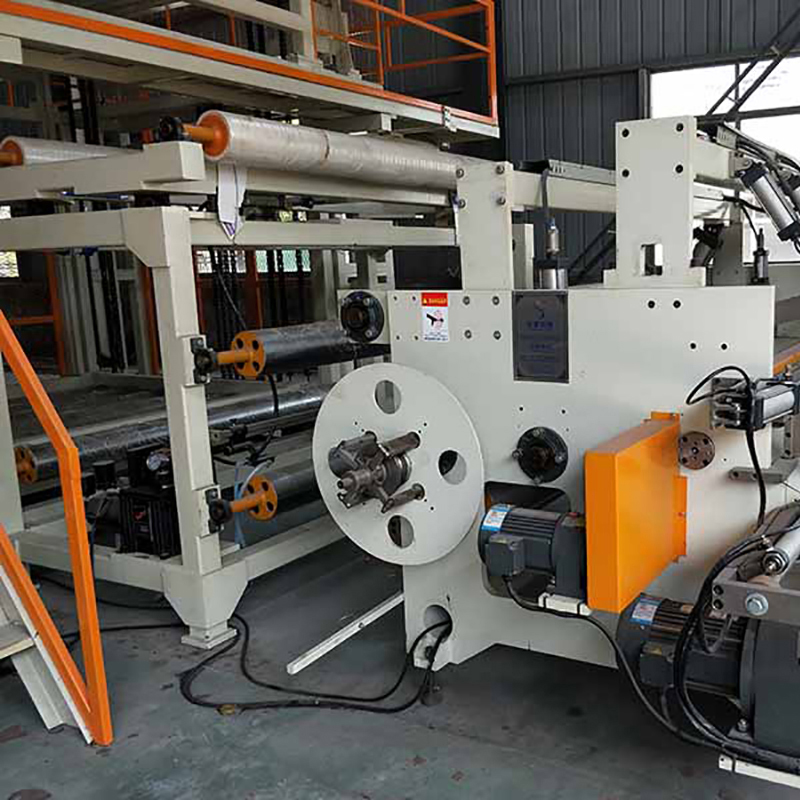

清徐雨晴依托湖北宜昌生产基地，拥有非沥青基高分子防水卷材的成熟配方体系与自动化涂胶、片材挤出生产线，确保产品厚度、胶层克重及幅宽等关键尺寸的批次间一致性。技术团队可配合设计单位与施工方编制详细施工方案，进行铺贴排版优化，并提供现场搭接质量巡检与节点处理示范。供货能力可满足大中型地下工程及隧道项目的集中供货与分批次调度需求，同时可配套供应专用盖片、密封膏及基层处理剂等辅材，减少多方采购环节。所有出厂卷材均留存检测试样，便于后期质量追溯。
